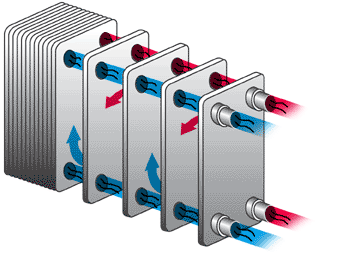

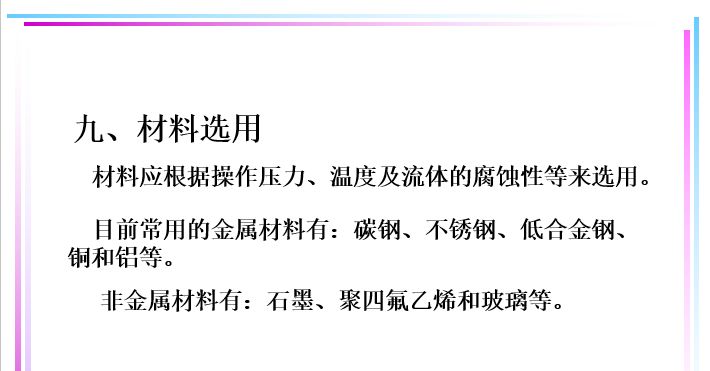

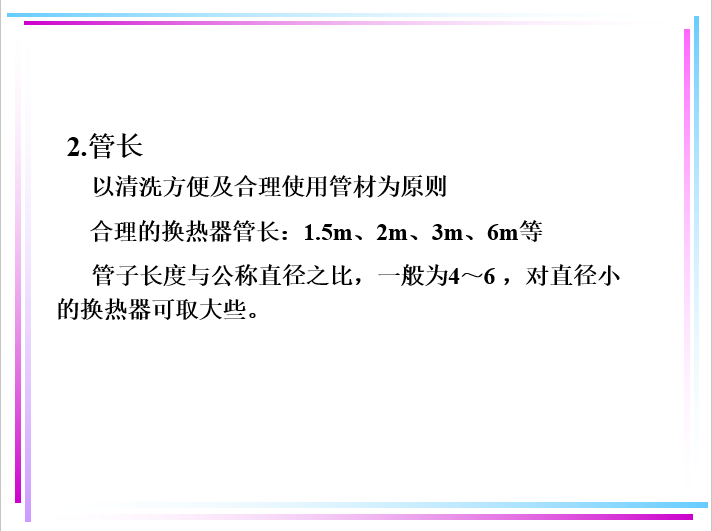

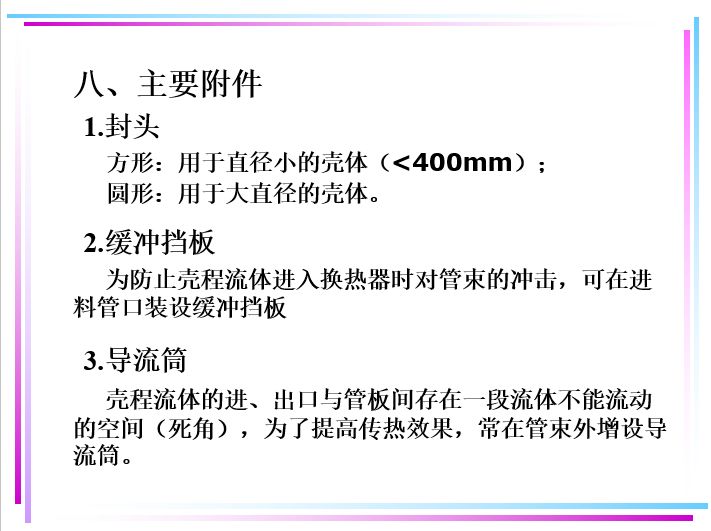

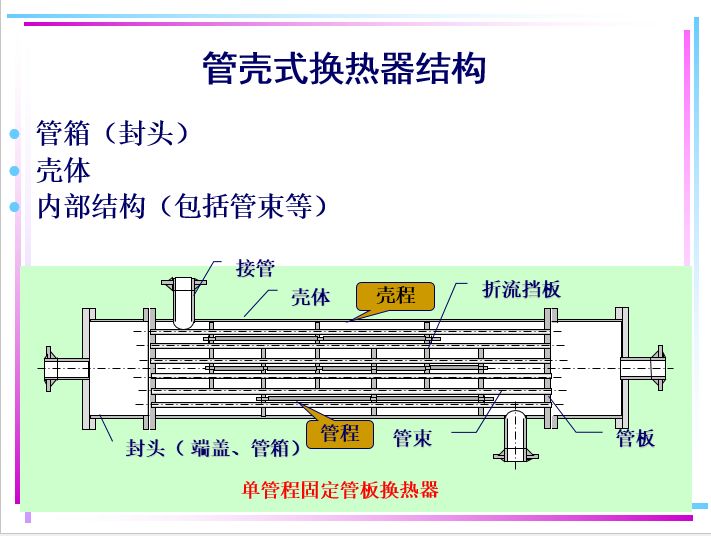

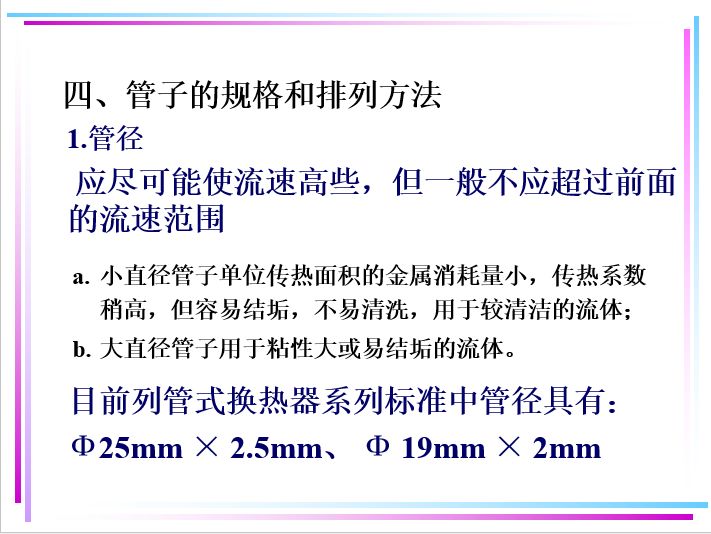

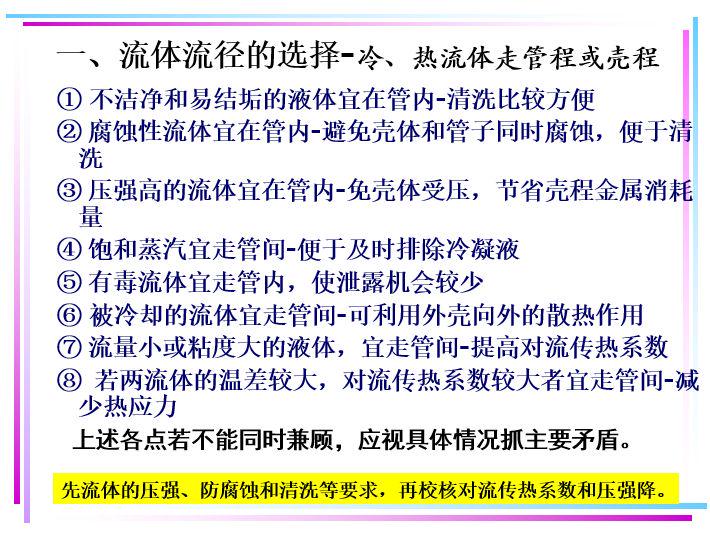

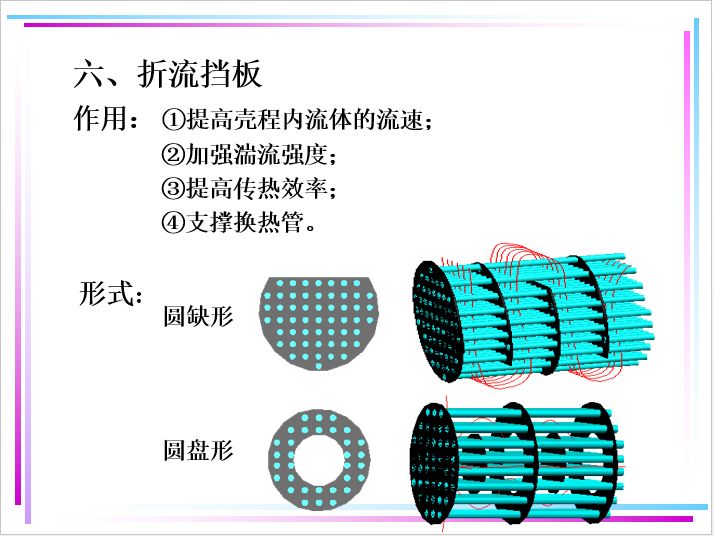

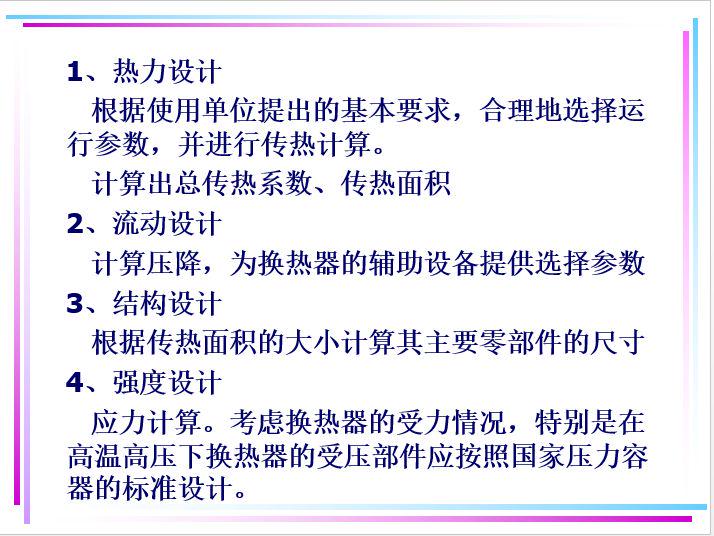

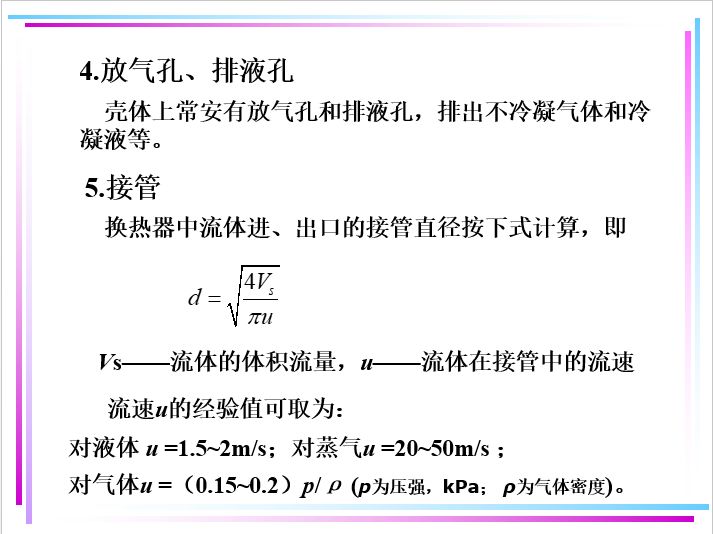

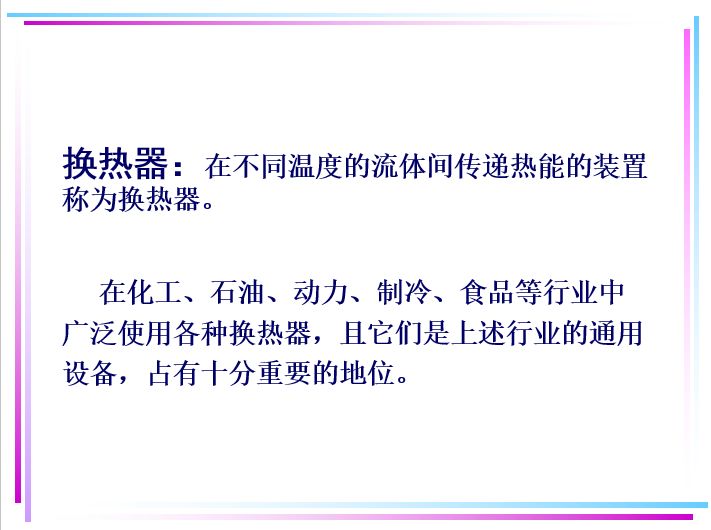

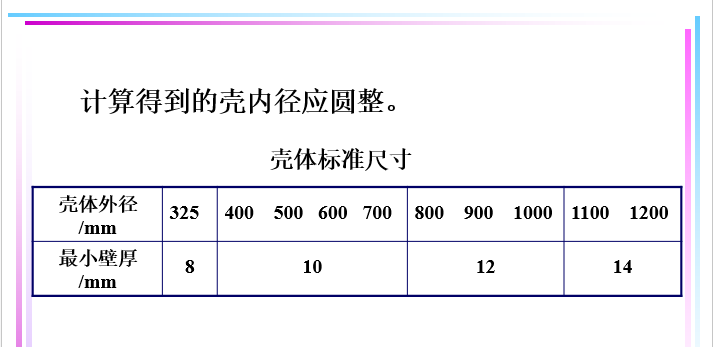

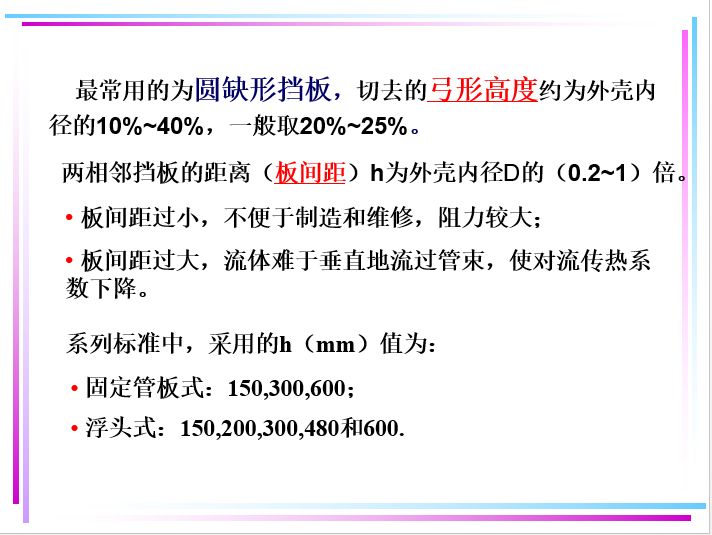

板式换热器选型计算及公式

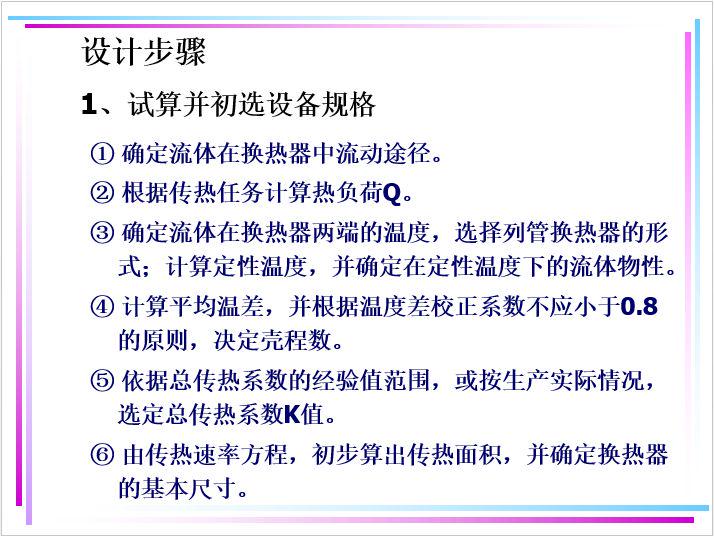

(1)求热负荷Q

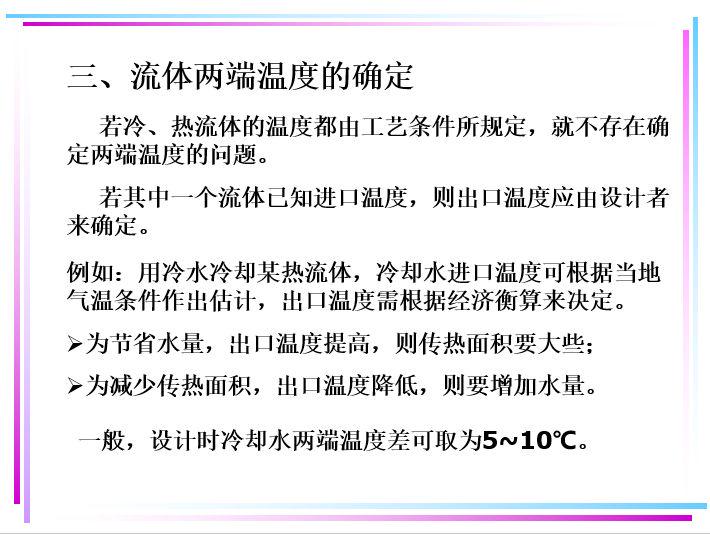

(2)求冷热流体进出口温度

(3)冷热流体流量

(4)求平均温度差Δtm

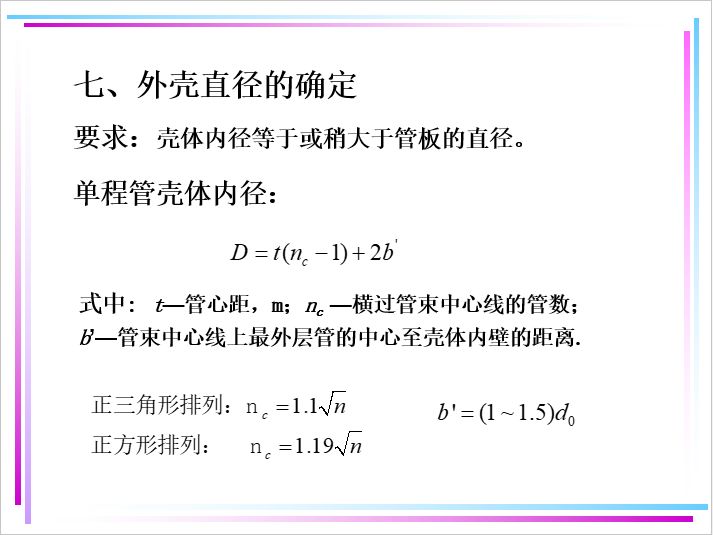

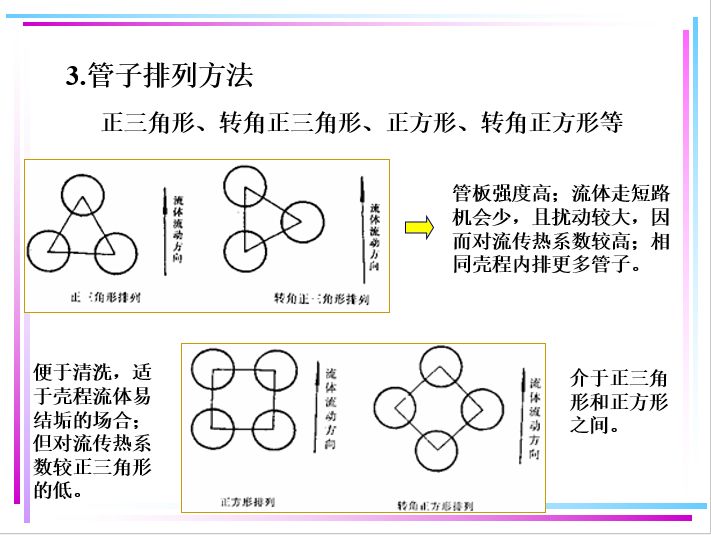

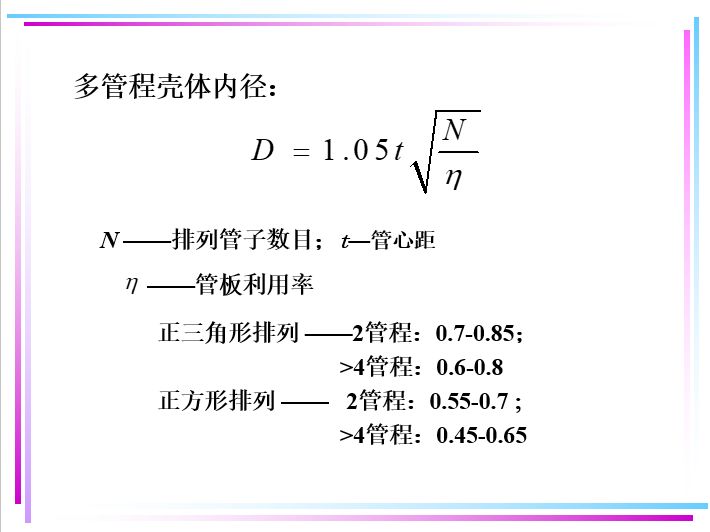

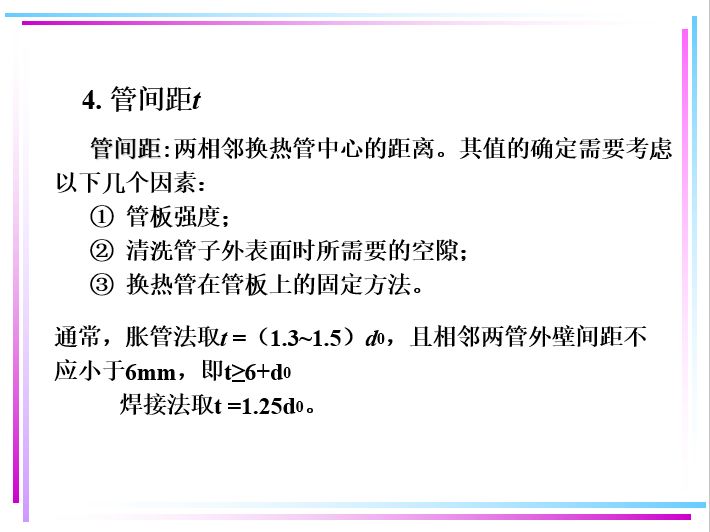

(5)选择板型

若所有的板型选择完，则进行结果分析。

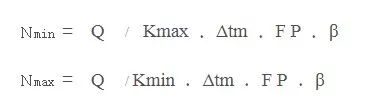

(6)由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax

(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax）

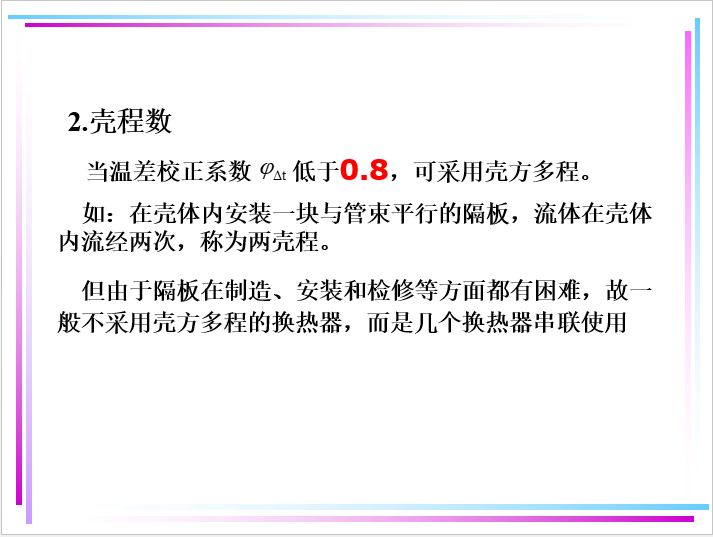

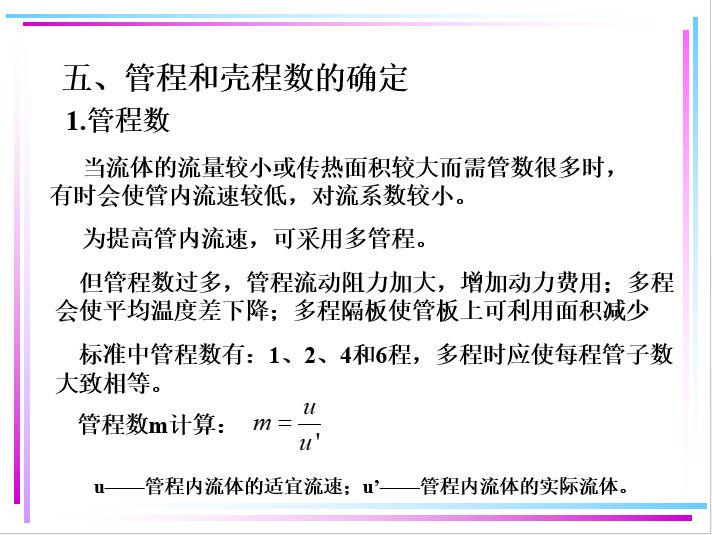

(8)取N的流程组合形式，若组合形式取完则做（7）。

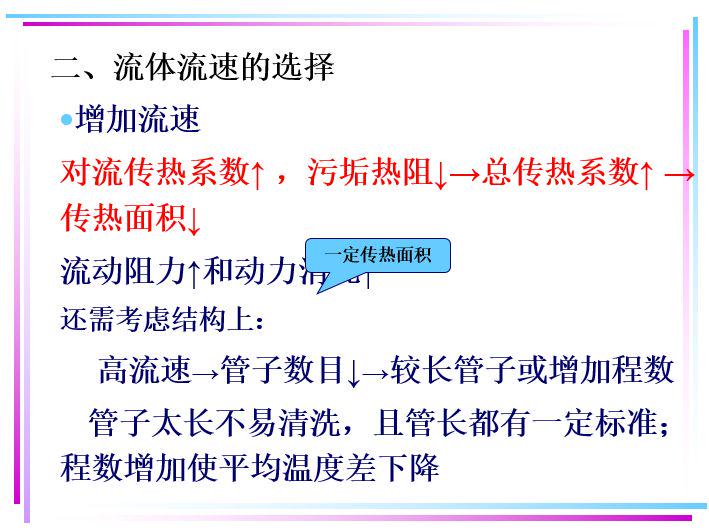

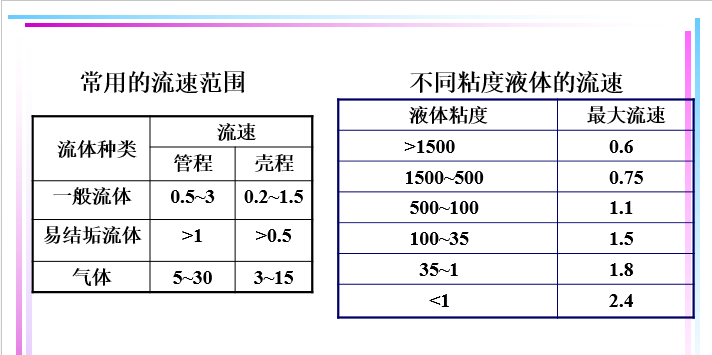

(9)求Re，Nu

(10)求a，K传热面积Ｆ

(11)由传热面积Ｆ求所需板片数ＮＮ

(12)若N＜NN，做（８）。

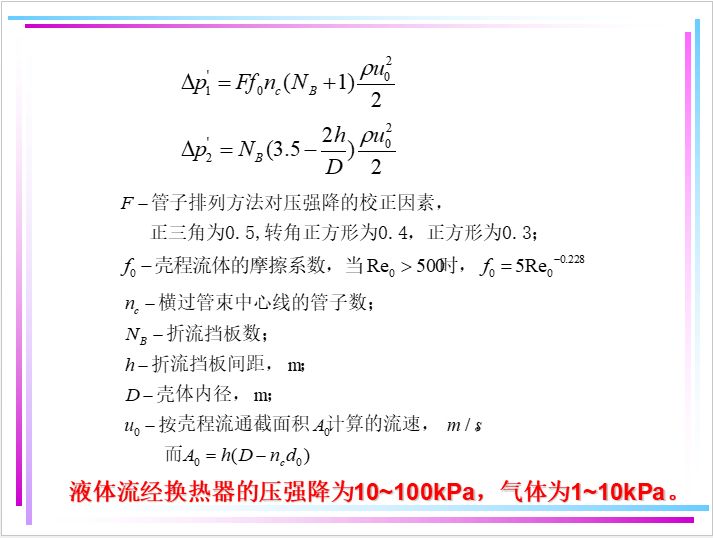

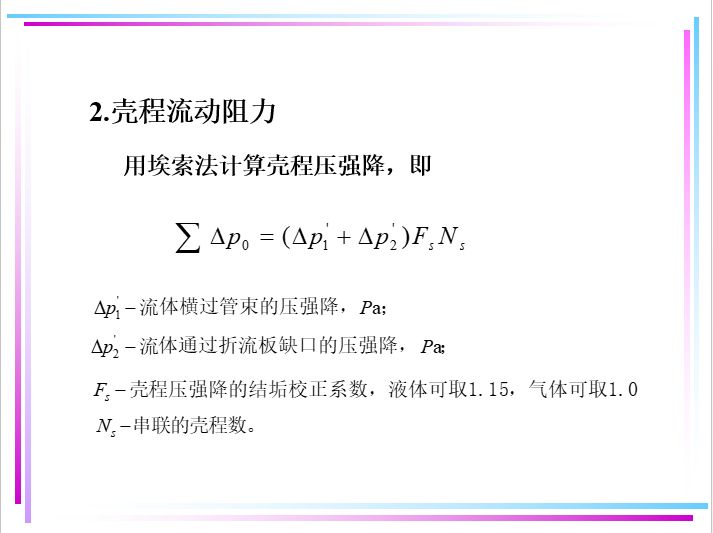

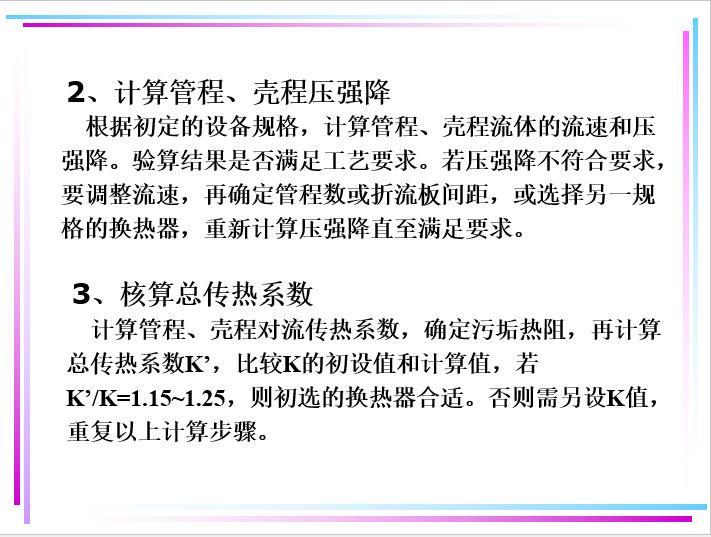

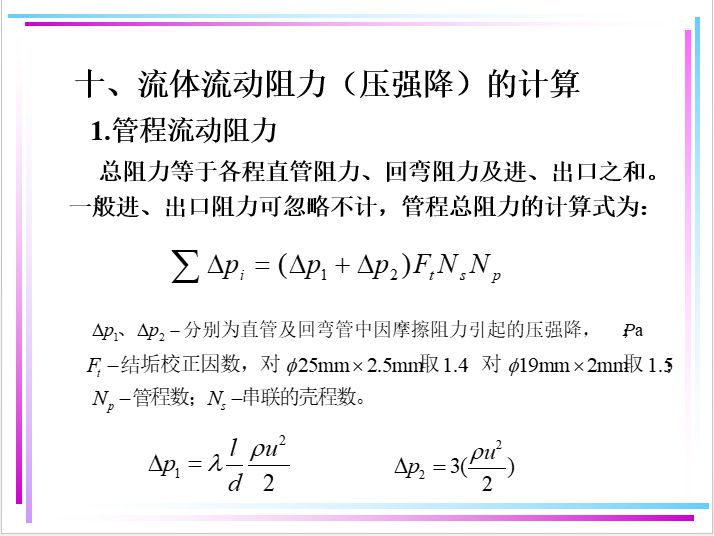

(13)求压降Δp

(14)若Δp＞Δ允，做（８）；

若Δp≤Δ允，记录结果，做（８）。

注:

1．（1）、（2）、（3）根据已知条件的情况进行计算。

2．当T1-t2=T2-t1时采用Δtm=(T１-t2) (T2-t1)/2

3.修正系数β一般0.7～0.9。

压降修正系数ф，单流程ф度=1～1.2，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。a1、a2、a3、a4、a5为常系数。

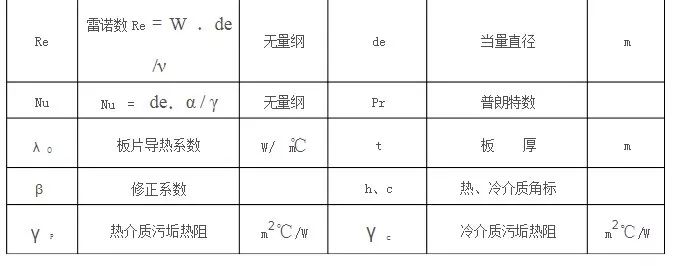

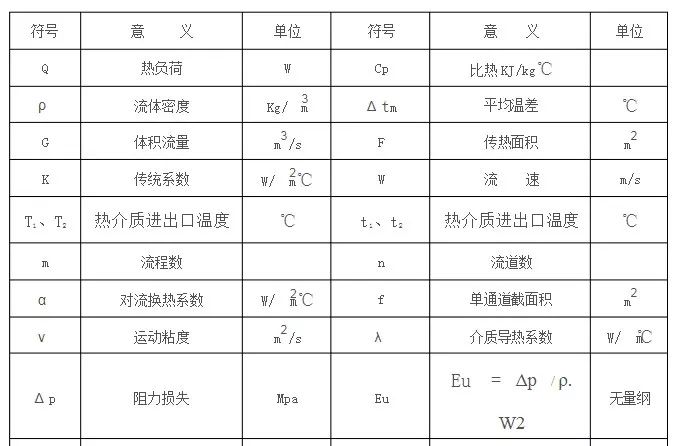

选型计算各公式符号意义及单位
